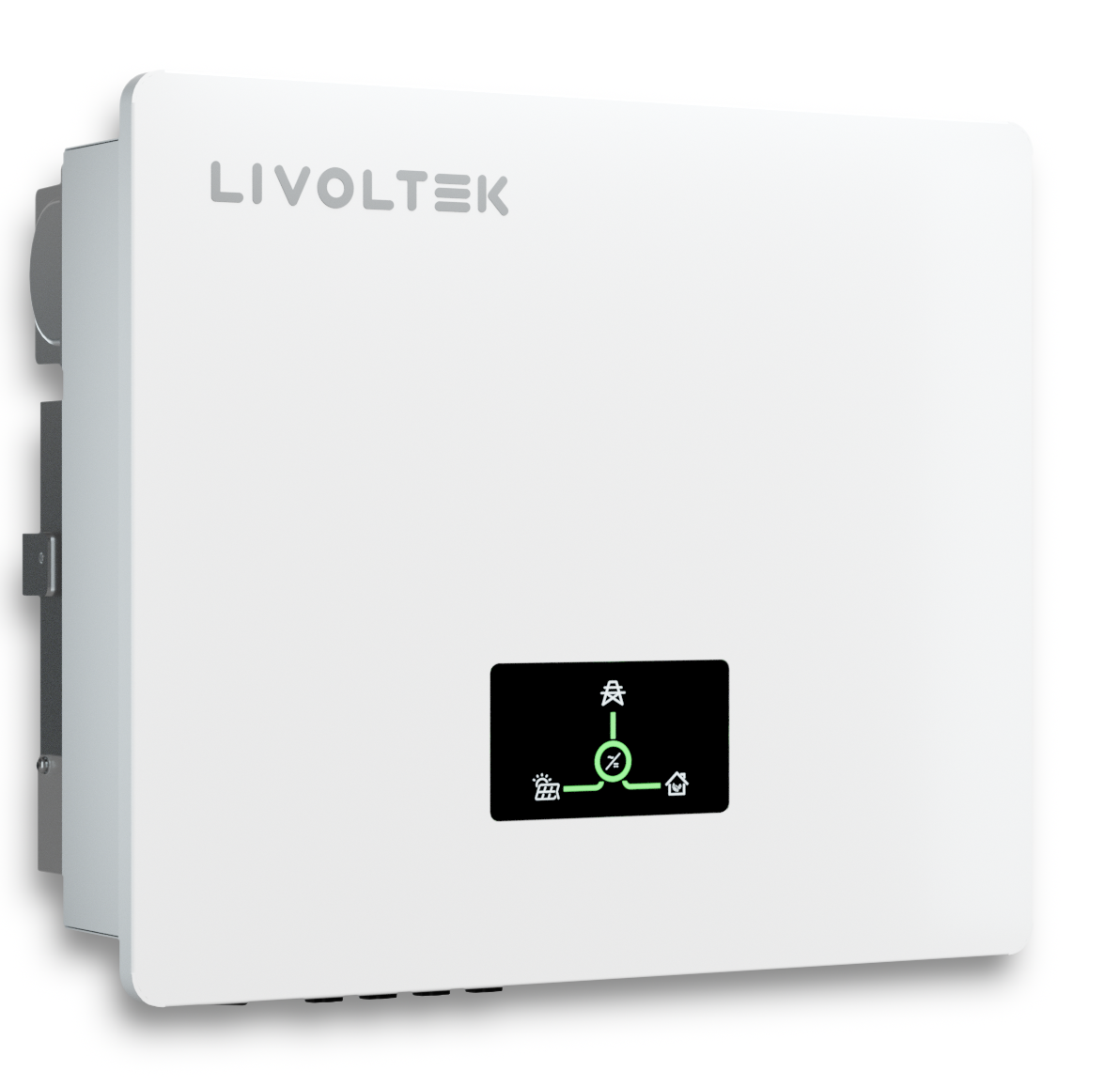

Inversor Solar 10 kW On Grid LIVOLTEK GT3-10KDL1
Inversor solar 10 kW trifásico LIVOLTEK On Grid, modelo GT3-10KDL1, para red nominal de 127/220 V CA: 127 V entre fase y neutro y 220 V entre fases, con conexión de tres fases, neutro y tierra. Incorpora dos MPPT con dos cadenas cada uno, admite hasta 15000 Wp de potencia fotovoltaica y ofrece una eficiencia máxima del 98,6 %.
Descripción
El inversor solar 10 kW trifásico LIVOLTEK, modelo GT3-10KDL1, es un equipo On Grid diseñado para sistemas fotovoltaicos conectados a redes eléctricas de bajo voltaje. Convierte la corriente continua generada por los módulos solares en corriente alterna y entrega una potencia nominal de salida de 10000 W.
Su conexión nominal es de tres fases, neutro y tierra, para red de 127/220 V CA. Esta configuración corresponde a 127 V entre fase y neutro y 220 V entre fases. Antes de seleccionarlo, debe comprobarse que la instalación dispone de la red compatible indicada por el fabricante.
Características del inversor solar 10 kW trifásico
El GT3-10KDL1 pertenece a la serie trifásica de bajo voltaje de LIVOLTEK, presentada por el fabricante para proyectos comerciales e industriales.
Incorpora dos seguidores del punto de máxima potencia, conocidos como MPPT. Cada uno admite dos cadenas de módulos fotovoltaicos, para un total de cuatro cadenas. Esta configuración permite gestionar dos grupos de entradas de forma independiente.
El equipo admite hasta 15000 Wp de potencia fotovoltaica de entrada, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no modifica la potencia nominal de 10 kW del inversor.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada CC | 15000 Wp |
| Tensión máxima de entrada CC | 1100 V |
| Tensión mínima de entrada fotovoltaica | 140 V |
| Tensión de arranque | 160 V |
| Tensión nominal de entrada CC indicada | 650 V |
| Rango de operación MPPT indicado | 140–600 V |
| Corriente máxima de entrada | 40 A por MPPT |
| Corriente máxima de cortocircuito | 52 A por MPPT |
| Número de MPPT | 2 |
| Cadenas por MPPT | 2 |
Los límites de corriente de 40 A y 52 A corresponden a cada MPPT, considerando las cadenas conectadas a él. No deben interpretarse como límites independientes para cada conector.
El diseño debe verificar la tensión de circuito abierto de las cadenas bajo las temperaturas previstas y la suma de corrientes por MPPT. Las cadenas que comparten un seguidor deben configurarse siguiendo las instrucciones del fabricante.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 10000 W |
| Potencia aparente máxima | 11000 VA |
| Corriente nominal de salida indicada | 26,2 A |
| Corriente máxima de salida | 28,9 A |
| Tensión nominal de red | 127/220 V CA |
| Conexión indicada | Tres fases, neutro y tierra |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red indicado | 127–300 V |
| Distorsión armónica de corriente | Menor del 3 % a salida nominal |
La selección del equipo debe considerar la tensión y configuración reales de la red. Los conductores, protecciones y parámetros de conexión deben dimensionarse para el proyecto y los requisitos del operador de red.
Eficiencia y monitoreo
El inversor solar 10 kW trifásico LIVOLTEK ofrece una eficiencia máxima del 98,6 %, una eficiencia europea del 98,2 % y una eficiencia MPPT superior al 99 %, según la ficha técnica.
La visualización se realiza mediante indicadores LED y aplicación. La tabla de comunicaciones menciona RS485 para el medidor, 4G, Wi-Fi, Bluetooth y DRM. Confirma con Energitel Solar las interfaces y los accesorios incluidos en la unidad suministrada.
El monitoreo facilita la supervisión del funcionamiento del sistema. La disponibilidad de conexión remota depende de los accesorios instalados y del servicio de comunicaciones utilizado.
Protecciones y funciones opcionales
La ficha indica protección contra sobretensiones tipo II, detección de corriente fotovoltaica y protecciones contra sobrecorriente, cortocircuito en corriente alterna y sobretensión.
También incorpora protección anti-isla y supervisión de corriente residual. La protección contra arco eléctrico AFCI figura como opcional.
El catálogo menciona limitación de inyección como función opcional. Confirma los accesorios y la configuración necesarios si el proyecto requiere controlar la energía exportada a la red.
Este equipo On Grid no debe ofrecerse como un sistema de respaldo durante cortes eléctricos.
Dimensiones y condiciones de operación
- Dimensiones: 530 × 444 × 190 mm.
- Peso: 24,5 kg.
- Grado de protección: IP65.
- Refrigeración: mediante ventilador.
- Temperatura de operación: −30 °C a +60 °C, con reducción de potencia a partir de 45 °C.
- Emisión típica de ruido: inferior a 40 dB.
- Consumo nocturno: inferior a 1 W.
La ubicación debe permitir la ventilación y el acceso para mantenimiento, respetando las instrucciones de montaje del fabricante.
Garantía, ficha técnica y asesoría
La ficha indica una garantía de 5 años, con opción de 10 años, sujeta a las condiciones aplicables a la unidad suministrada.
Consulta la ficha técnica del inversor solar 10 kW trifásico LIVOLTEK GT3-10KDL1 para revisar las especificaciones.
Contacta a Energitel para verificar disponibilidad, compatibilidad con la red, accesorios incluidos y dimensionamiento del campo fotovoltaico.
