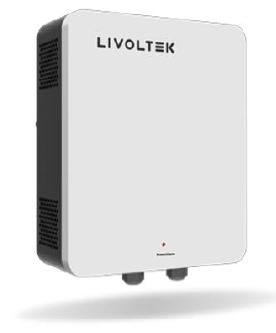

Autotransformador 5 kVA LIVOLTEK AC1-ATF 120/240 V
Autotransformador 5 kVA LIVOLTEK AC1-ATF, referencia comercial AC1-ATF-5KVA, con salida nominal de 120/240 V en fase dividida y frecuencia de 60 Hz. Ofrece capacidad pico de 7,5 kVA durante 10 segundos, protección térmica y monitoreo de salida por fase. El fabricante indica compatibilidad con inversores híbridos y Off Grid LIVOLTEK; consulta la compatibilidad del modelo específico.
Descripción
El autotransformador 5 kVA LIVOLTEK, modelo AC1-ATF y referencia comercial AC1-ATF-5KVA, dispone de salida nominal de 120/240 V en fase dividida y frecuencia de 60 Hz. El fabricante lo presenta como un accesorio compatible con inversores híbridos y Off Grid LIVOLTEK.
Su capacidad nominal es de 5000 VA y admite una capacidad pico de 7500 VA durante 10 segundos. Incorpora protección térmica, monitoreo de temperatura y monitoreo de salida por fase.
Características del autotransformador 5 kVA LIVOLTEK
La ficha indica soporte para salida monofásica y en fase dividida. En una configuración de 120/240 V, se dispone de 120 V entre cada línea y el neutro, y de 240 V entre las dos líneas.
La selección del equipo debe considerar las tensiones requeridas por las cargas y la configuración del inversor al que se conectará. La compatibilidad debe verificarse para el modelo concreto y siguiendo el diagrama de conexión del fabricante.
Especificaciones eléctricas
| Característica | Valor |
|---|---|
| Capacidad nominal | 5000 VA |
| Capacidad pico | 7500 VA durante 10 segundos |
| Tensión nominal de salida | 120/240 V |
| Configuración de salida | Fase dividida |
| Frecuencia nominal | 60 Hz |
| Corriente máxima continua por fase a 120 V | 23,9 A |
| Diferencia de corriente entre fases admitida | Hasta 23,9 A a potencia nominal |
| Protección térmica | Sí |
La capacidad pico corresponde a un intervalo de 10 segundos y no debe presentarse como capacidad continua. El dimensionamiento debe respetar tanto la capacidad nominal total como los límites de corriente indicados para cada fase.
Distribución de cargas
En sistemas con salida de 120/240 V, las cargas deben distribuirse considerando su tensión de alimentación, corriente y demanda simultánea.
La ficha indica soporte para desequilibrio entre fases, con una diferencia de corriente de hasta 23,9 A a potencia nominal. Este dato debe evaluarse junto con los demás límites del equipo al planificar la conexión de las cargas.
La selección no debe basarse únicamente en sumar la potencia de los aparatos. También deben revisarse sus corrientes de arranque, la duración de los picos y las condiciones de funcionamiento del sistema.
Compatibilidad con inversores LIVOLTEK
El fabricante indica compatibilidad con inversores híbridos y Off Grid LIVOLTEK. La ficha no proporciona una lista de modelos específicos.
Antes de adquirir el autotransformador 5 kVA LIVOLTEK, consulta con Energitel Solar la compatibilidad del inversor, la tensión de conexión y los accesorios necesarios. La instalación debe seguir las instrucciones del fabricante para el conjunto de equipos utilizado.
Protección y monitoreo
El AC1-ATF incorpora monitoreo de temperatura y protección térmica. También dispone de monitoreo de salida por fase, según las características descritas por el fabricante.
Estas funciones deben complementarse con las protecciones y los conductores definidos para la instalación. La selección de componentes y la puesta en servicio deben realizarse siguiendo el manual del equipo.
Dimensiones y condiciones de instalación
- Dimensiones: 245 × 300 × 100 mm.
- Peso: 15 kg.
- Clasificación de protección: NEMA 2.
- Temperatura de operación: −20 °C a +60 °C.
- Montaje indicado: en pared.
La ubicación debe cumplir las condiciones de instalación del fabricante y permitir el acceso para revisión y mantenimiento. La clasificación NEMA 2 no debe anunciarse como equivalente a una protección IP65 o IP66.
La superficie de fijación y los elementos de montaje deben seleccionarse considerando el peso del equipo y las instrucciones aplicables.
Ficha técnica y asesoría
Descarga la ficha técnica del autotransformador 5 kVA LIVOLTEK AC1-ATF para consultar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, compatibilidad con tu inversor, condiciones de garantía y configuración de las cargas de tu proyecto.
Información adicional
| marca | |
|---|---|
| Subcategoría | |
| Modelo | AC1-ATF |
| Potencia nominal | 5 kVA |
| Tensión nominal | 120/240 V |
