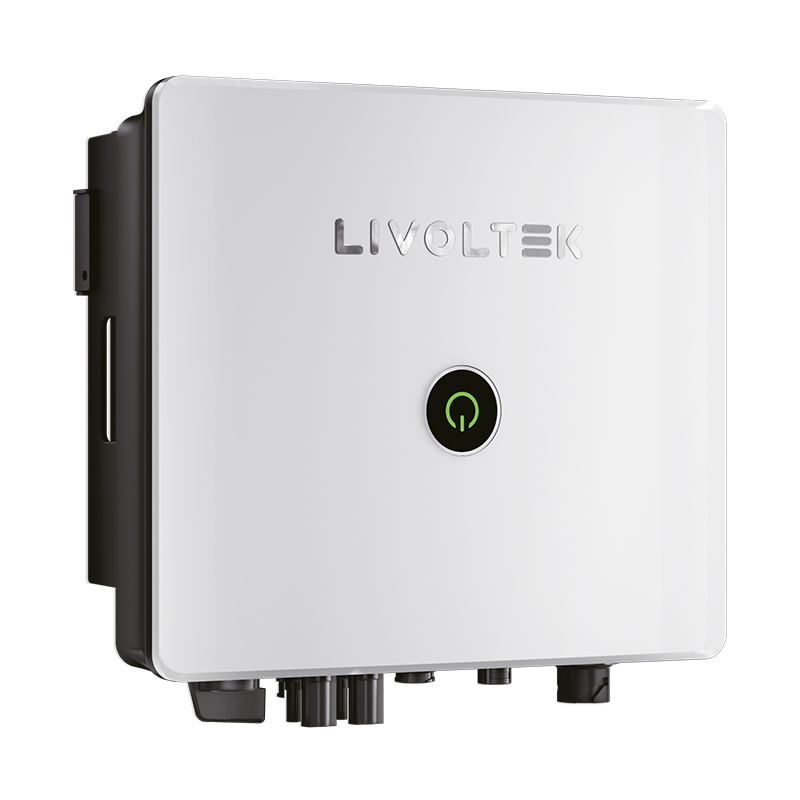

Inversor Solar 6 kW On Grid LIVOLTEK GT1-6KD2
Inversor solar 6 kW LIVOLTEK On Grid, modelo GT1-6KD2, para redes de 208/240 V monofásicas y 240 V en fase dividida, con frecuencia de 50/60 Hz. Incorpora dos MPPT con corriente máxima de entrada de 16 A cada uno, admite hasta 9000 Wp de potencia fotovoltaica y ofrece una eficiencia máxima del 97,7 %. Dispone de monitoreo mediante Wi-Fi.
Descripción
El inversor solar 6 kW LIVOLTEK, modelo GT1-6KD2, es un equipo On Grid diseñado para sistemas fotovoltaicos conectados a la red eléctrica. Convierte la corriente continua de los módulos solares en corriente alterna y entrega una potencia nominal de salida de 6000 W.
Según su ficha técnica, admite redes de 208/240 V monofásicas y 240 V en fase dividida, con frecuencia nominal de 50/60 Hz. La configuración de conexión debe verificarse con las instrucciones del fabricante y las características de la red del lugar de instalación.
Características del inversor solar 6 kW LIVOLTEK
El GT1-6KD2 pertenece a la serie D2 e incorpora dos seguidores del punto de máxima potencia, conocidos como MPPT. Cada MPPT admite una cadena de módulos fotovoltaicos y una corriente máxima de entrada de 16 A.
La gestión independiente de las dos entradas permite dimensionar cada cadena según las condiciones del proyecto. La cantidad de módulos y su conexión deben definirse respetando los límites eléctricos del inversor y las características de los paneles seleccionados.
El equipo admite hasta 9000 Wp de potencia fotovoltaica de entrada, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no significa que el inversor entregue 9 kW de salida nominal.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada CC | 9000 Wp |
| Tensión máxima de entrada CC | 600 V |
| Tensión mínima de entrada fotovoltaica | 70 V |
| Tensión de arranque | 90 V |
| Tensión nominal de entrada CC | 360 V |
| Rango de tensión MPPT | 70–550 V |
| Corriente máxima de entrada | 16 A por MPPT |
| Corriente máxima de cortocircuito | 20 A por MPPT |
| Número de MPPT | 2 |
| Cadenas por MPPT | 1 |
Antes de elegir los módulos, comprueba su corriente de operación y de cortocircuito. También debe calcularse la tensión de circuito abierto de cada cadena bajo las temperaturas previstas para evitar superar los 600 V de entrada máxima.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 6000 W |
| Potencia aparente máxima | 6600 VA |
| Corriente nominal de salida indicada | 27,3 A |
| Corriente máxima de salida | 30 A |
| Tensión nominal de red | 208/240 V monofásica; 240 V en fase dividida |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red ajustable | 154–290 V |
| Distorsión armónica de corriente a potencia nominal | Menor del 3 % |
El rango ajustable de tensión no sustituye la comprobación de compatibilidad con la red. Las conexiones, protecciones y parámetros de funcionamiento deben definirse para la configuración eléctrica concreta de la instalación.
Eficiencia y monitoreo
El inversor solar 6 kW LIVOLTEK ofrece una eficiencia máxima del 97,7 %, una eficiencia europea del 97,0 % y una eficiencia MPPT superior al 99 %, según el fabricante.
La visualización se realiza mediante indicadores LED y aplicación. La ficha indica comunicación Wi-Fi y RS485 para el medidor. Confirma con Energitel Solar los accesorios de comunicación incluidos en la unidad suministrada.
El monitoreo permite consultar el funcionamiento del sistema y facilita su supervisión. La conectividad disponible depende de los accesorios instalados y de las condiciones de acceso a la red de comunicaciones.
Protecciones y funciones opcionales
La ficha especifica protección contra sobretensiones tipo II, sobrecorriente, cortocircuito en corriente alterna, sobretensión y polaridad inversa en corriente continua.
También incluye protección anti-isla, monitoreo de fallas de puesta a tierra y una unidad de supervisión de corriente residual. La protección contra arco eléctrico AFCI y la alimentación auxiliar de corriente alterna APS figuran como opcionales en la tabla técnica.
Al ser un equipo On Grid, no debe ofrecerse como un inversor de respaldo durante cortes de la red eléctrica.
Dimensiones y condiciones de operación
- Dimensiones: 368 × 325 × 150 mm.
- Peso: 12 kg.
- Grado de protección: IP65.
- Refrigeración: natural.
- Temperatura de operación: −30 °C a +60 °C, con reducción de potencia a partir de 45 °C.
- Topología: sin transformador.
La instalación debe seguir las instrucciones del fabricante, respetando las distancias de ventilación y los requisitos de montaje. El grado IP65 no elimina la necesidad de seleccionar una ubicación adecuada para el equipo.
Garantía, ficha técnica y asesoría
La ficha indica una garantía estándar de 10 años, sujeta a las condiciones del fabricante y a la cobertura aplicable a la unidad suministrada.
Descarga la ficha técnica del inversor solar 6 kW LIVOLTEK GT1-6KD2 para consultar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, accesorios incluidos y compatibilidad con los módulos fotovoltaicos y la red de tu proyecto.
