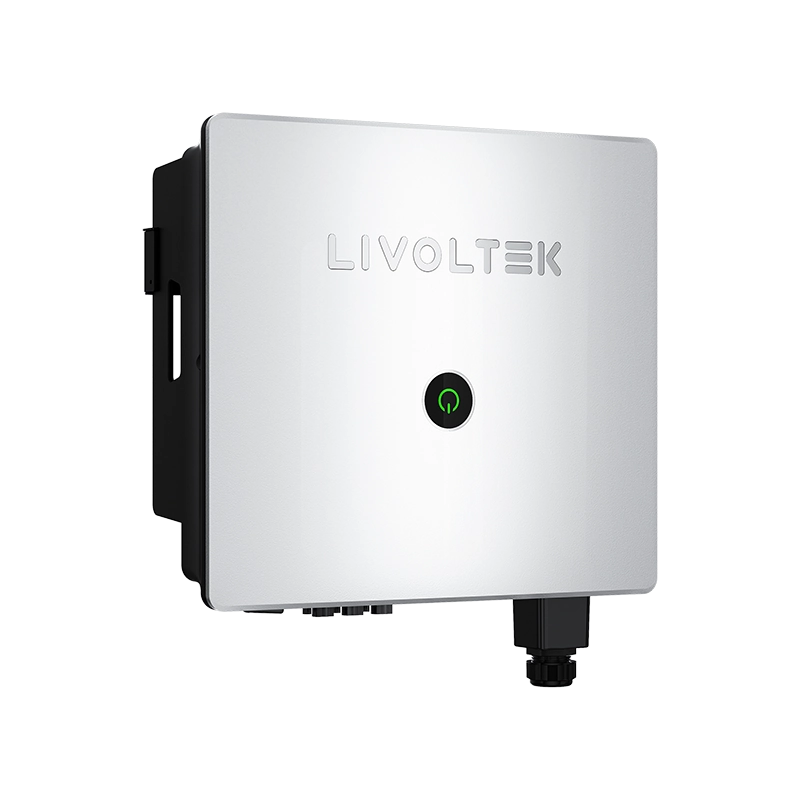

Inversor Solar 3,6 kW On Grid LIVOLTEK GT1-3K6D2
Inversor solar 3,6 kW LIVOLTEK On Grid monofásico, modelo GT1-3K6D2, con tensión nominal de red de 220/230/240 V CA, conexión fase, neutro y tierra, y frecuencia de 50/60 Hz. Incorpora dos MPPT de 16 A cada uno y admite hasta 5400 Wp de potencia fotovoltaica de entrada. Dispone de monitoreo Wi-Fi y protección contra sobretensiones tipo II.
Descripción
El inversor solar 3,6 kW LIVOLTEK, modelo GT1-3K6D2, es un equipo monofásico On Grid diseñado para sistemas fotovoltaicos conectados a la red eléctrica. Convierte la corriente continua generada por los módulos solares en corriente alterna y entrega una potencia nominal de salida de 3600 W.
Su tensión nominal de red es de 220/230/240 V CA, con conexión de fase, neutro y tierra, y frecuencia nominal de 50/60 Hz. Antes de seleccionarlo, debe comprobarse la compatibilidad con la configuración eléctrica del lugar de instalación.
Características del inversor solar 3,6 kW
El equipo pertenece a la serie GT1-D2 de LIVOLTEK, presentada por el fabricante para aplicaciones residenciales. Incorpora dos seguidores del punto de máxima potencia, conocidos como MPPT, con una cadena de módulos por cada seguidor.
Cada MPPT admite una corriente máxima de entrada de 16 A. Las dos entradas permiten gestionar grupos de módulos de forma independiente, respetando las especificaciones eléctricas del equipo.
La potencia máxima de entrada fotovoltaica indicada es de 5400 Wp, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no modifica la potencia nominal de 3,6 kW del inversor.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada CC | 5400 Wp |
| Tensión máxima de entrada CC | 600 V |
| Tensión mínima de entrada fotovoltaica | 70 V |
| Tensión de arranque | 90 V |
| Tensión nominal de entrada CC | 360 V |
| Rango de operación MPPT | 70–550 V |
| Corriente máxima de entrada | 16 A por MPPT |
| Corriente máxima de cortocircuito | 20 A por MPPT |
| Número de MPPT | 2 |
| Cadenas por MPPT | 1 |
La selección de los módulos debe considerar su corriente de operación y de cortocircuito. La tensión de circuito abierto de cada cadena también debe calcularse para las temperaturas previstas, evitando superar los 600 V CC admitidos por el equipo.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 3600 W |
| Potencia aparente máxima indicada | 3690 VA |
| Corriente nominal de salida | 16,3 A |
| Corriente máxima de salida indicada | 18 A |
| Tensión nominal de red | 220/230/240 V CA |
| Conexión indicada | Fase, neutro y tierra |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red ajustable | 154–290 V |
| Distorsión armónica de corriente | Menor del 3 % a potencia nominal |
La ficha incluye valores específicos para la configuración G98: 3680 W y una corriente máxima de 16,7 A. La configuración aplicable a la unidad suministrada debe confirmarse con el proveedor.
Los conductores, las protecciones y los parámetros de conexión deben dimensionarse para la instalación y los requisitos del operador de red.
Eficiencia y monitoreo
La columna correspondiente a la versión de 3,6 kW indica una eficiencia máxima del 97,1 %, una eficiencia europea del 96,6 % y una eficiencia MPPT superior al 99 %.
La visualización se realiza mediante indicadores LED y aplicación. Las interfaces de comunicación indicadas son Wi-Fi y RS485 para el medidor.
El fabricante describe monitoreo mediante aplicación o plataforma web. Confirma con Energitel Solar los accesorios incluidos y los requisitos de conectividad de la unidad suministrada.
Protecciones y funciones opcionales
La ficha indica protección contra sobretensiones tipo II, sobrecorriente, cortocircuito en corriente alterna, sobretensión y polaridad inversa en corriente continua.
También incorpora protección anti-isla, monitoreo de fallas de puesta a tierra y supervisión de corriente residual. La protección contra arco eléctrico AFCI y la alimentación auxiliar de corriente alterna APS figuran como opcionales en la tabla técnica.
Este inversor On Grid no debe ofrecerse como sistema de respaldo durante cortes de la red eléctrica.
Dimensiones y condiciones de operación
- Dimensiones: 368 × 325 × 150 mm.
- Peso: 12 kg.
- Grado de protección: IP65.
- Refrigeración: natural.
- Temperatura de operación: −30 °C a +60 °C, con reducción de potencia a partir de 45 °C.
- Topología: sin transformador.
La ubicación y el montaje deben seguir las instrucciones del fabricante, respetando los espacios necesarios para ventilación y mantenimiento. La fijación debe considerar el peso del equipo y las características de la superficie de instalación.
Ficha técnica y asesoría
Consulta la ficha técnica del inversor solar 3,6 kW LIVOLTEK GT1-3K6D2 para revisar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, condiciones de garantía, accesorios incluidos y compatibilidad con los módulos fotovoltaicos y la red de tu proyecto.
