Inversor Solar 20 kW On Grid LIVOLTEK GT3-20KL-T
Inversor solar 20 kW trifásico LIVOLTEK On Grid, modelo GT3-20KL-T, con tensión nominal de red de 220/230 V CA y frecuencia de 50/60 Hz. La ficha admite conexiones de tres fases con tierra, con o sin neutro. Incorpora tres MPPT con dos cadenas cada uno, admite hasta 30000 Wp de potencia fotovoltaica y ofrece una eficiencia máxima del 98,4 %.
Descripción

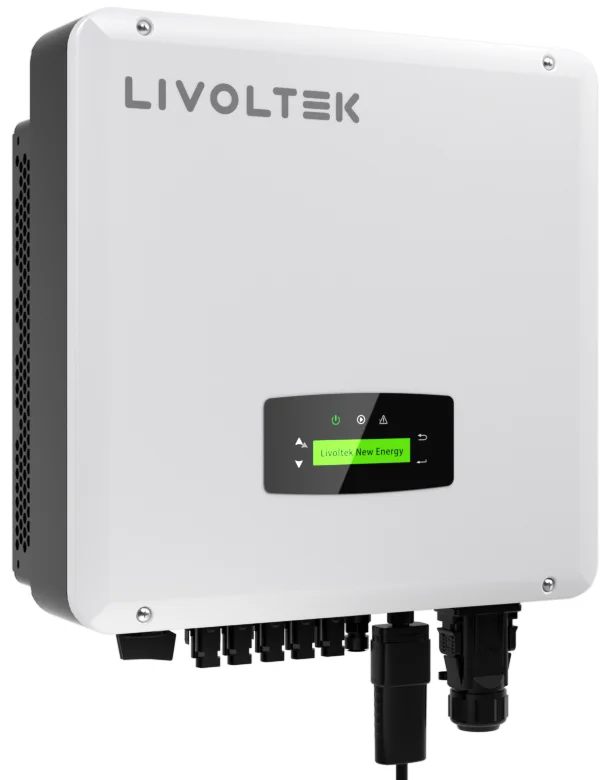

El inversor solar 20 kW trifásico LIVOLTEK, modelo GT3-20KL-T, es un equipo On Grid diseñado para sistemas fotovoltaicos conectados a redes eléctricas de bajo voltaje. Convierte la corriente continua generada por los módulos solares en corriente alterna y entrega una potencia nominal de salida de 20000 W.
Su tensión nominal de red es de 220/230 V CA, con frecuencia de 50/60 Hz. La ficha indica configuraciones de tres fases con tierra, con o sin neutro. La conexión aplicable debe comprobarse en el manual del equipo y con las características de la red del proyecto.
Características del inversor solar 20 kW trifásico
El GT3-20KL-T pertenece a la serie de bajo voltaje de LIVOLTEK, presentada por el fabricante para instalaciones solares comerciales e industriales.
Incorpora tres seguidores del punto de máxima potencia, conocidos como MPPT. Cada uno admite dos cadenas de módulos fotovoltaicos, para un total de seis cadenas. Esta distribución permite gestionar tres grupos de entradas de forma independiente.
La potencia máxima de entrada fotovoltaica indicada es de 30000 Wp, equivalente al 150 % de la potencia nominal de salida. Esta capacidad permite dimensionar el campo solar dentro de las especificaciones del fabricante; no cambia la potencia nominal de 20 kW del equipo.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada fotovoltaica | 30000 Wp |
| Tensión de arranque | 200 V |
| Rango de tensión MPPT indicado | 200–700 V |
| Tensión nominal de entrada indicada | 750 V |
| Corriente máxima de entrada por MPPT | 38 A |
| Corriente máxima de cortocircuito por MPPT | 48 A |
| Número de MPPT | 3 |
| Cadenas por MPPT | 2 |
| Total de cadenas | 6 |
Los límites de corriente corresponden a cada MPPT y deben evaluarse considerando las cadenas conectadas a él. No deben interpretarse como límites independientes para cada conector.
El diseño debe comprobar la corriente de operación y de cortocircuito de los módulos, así como las tensiones de las cadenas bajo las temperaturas previstas. Las cadenas que comparten un MPPT deben configurarse de acuerdo con las instrucciones del fabricante.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 20000 W |
| Potencia aparente máxima | 22000 VA |
| Corriente máxima de salida CA | 60 A |
| Tensión nominal de red | 220/230 V CA |
| Conexión indicada | Tres fases y tierra, con o sin neutro |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red | 180–260 V CA |
| Factor de potencia predeterminado | 1 |
| Distorsión armónica de corriente | Menor del 3 % a potencia nominal |
La compatibilidad con la red debe verificarse antes de seleccionar el equipo. Los conductores, las protecciones y los parámetros de funcionamiento deben dimensionarse para la instalación y los requisitos del operador de red.
Eficiencia y monitoreo
El inversor solar 20 kW trifásico LIVOLTEK presenta una eficiencia máxima del 98,4 % y una eficiencia europea del 98,1 %, según la ficha técnica.
Las interfaces de comunicación indicadas son RS485 para el medidor, Wi-Fi y Ethernet cableado. Confirma con Energitel Solar los accesorios incluidos y los requisitos de conectividad de la unidad suministrada.
La ficha también indica soporte para escaneo inteligente de curvas I-V. Esta función aporta información para la revisión del comportamiento eléctrico del campo fotovoltaico y la supervisión del sistema.
Protecciones y funciones opcionales
El equipo incorpora protección contra polaridad inversa fotovoltaica, detección de resistencia de aislamiento, protección contra cortocircuito en corriente alterna, sobrecorriente y sobretensión.
También incluye protección anti-isla, detección de corriente residual, protección contra sobretemperatura y protección contra sobretensiones tipo II.
La protección contra arco eléctrico AFCI figura como opcional. El catálogo también menciona limitación de inyección como función opcional; consulta los accesorios y la configuración necesarios si el proyecto requiere controlar la exportación de energía.
Este equipo On Grid no debe ofrecerse como sistema de respaldo durante cortes de la red eléctrica.
Dimensiones y condiciones de operación
- Dimensiones: 710 × 470 × 236 mm.
- Peso: 44 kg.
- Grado de protección: IP65.
- Refrigeración: mediante ventilador.
- Temperatura ambiente: −25 °C a +60 °C.
- Rango de humedad indicado: 0–100 %.
- Emisión de ruido: inferior a 51 dB.
- Consumo nocturno: inferior a 1 W.
- Altitud máxima de operación: 4000 m.
La ubicación debe permitir la ventilación y el acceso para mantenimiento. El montaje, la manipulación y la fijación deben seguir las instrucciones del fabricante, considerando el peso del equipo.
Ficha técnica y asesoría
Consulta la ficha técnica del inversor solar 20 kW trifásico LIVOLTEK GT3-20KL-T para revisar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, condiciones de garantía, accesorios incluidos y compatibilidad con los módulos fotovoltaicos y la red de tu proyecto.
