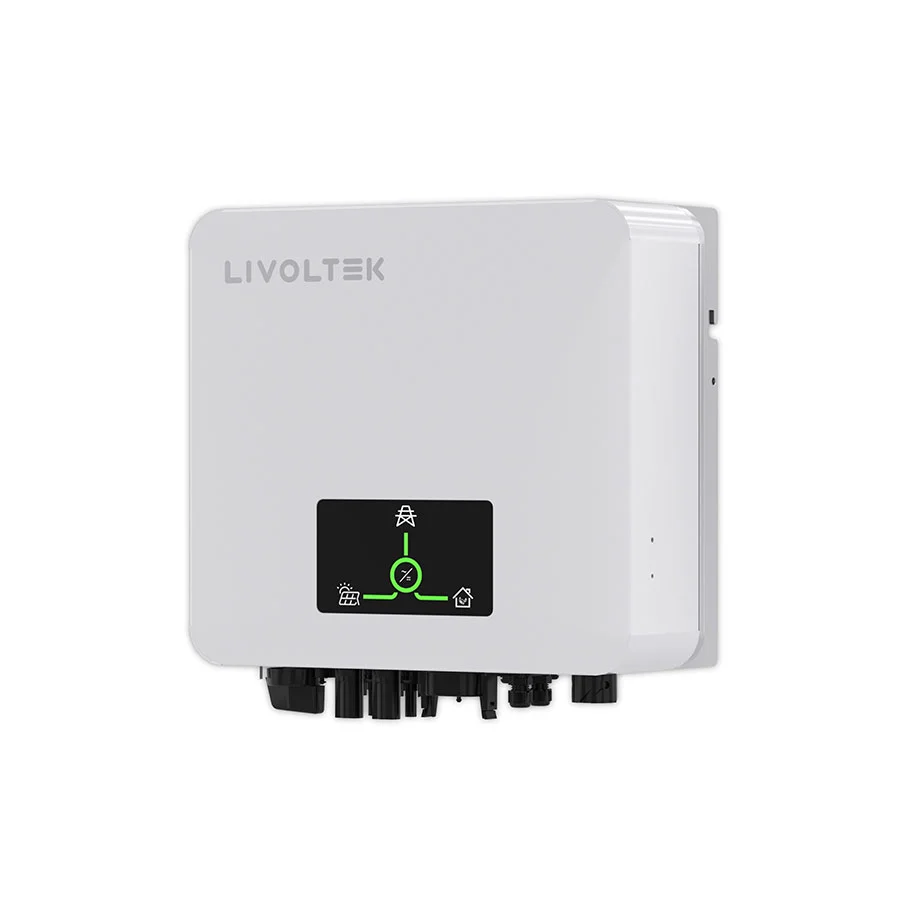

Inversor Solar 5 kW On Grid LIVOLTEK GT1-5KD1
Inversor solar 5 kW LIVOLTEK On Grid monofásico, modelo GT1-5KD1, con tensión nominal de red de 220/230/240 V CA y frecuencia de 50/60 Hz. Incorpora dos MPPT, admite hasta 7500 Wp de potencia fotovoltaica de entrada y ofrece una eficiencia máxima del 98,4 %. Dispone de comunicación Wi-Fi y Bluetooth para monitoreo.
Descripción
El inversor solar 5 kW LIVOLTEK, modelo GT1-5KD1, es un equipo monofásico On Grid diseñado para sistemas fotovoltaicos conectados a la red eléctrica. Convierte la corriente continua de los módulos solares en corriente alterna y entrega una potencia nominal de salida de 5000 W.
Su tensión nominal de red es de 220/230/240 V CA, con frecuencia de 50/60 Hz y conexión indicada de fase, neutro y tierra. Antes de instalarlo, debe verificarse la compatibilidad con la configuración eléctrica del lugar y los requisitos del operador de red.
Características del inversor solar 5 kW LIVOLTEK
El GT1-5KD1 incorpora dos seguidores del punto de máxima potencia, conocidos como MPPT, con una cadena de módulos por cada MPPT. Esta configuración permite gestionar dos entradas fotovoltaicas de forma independiente.
Cada entrada debe dimensionarse respetando los límites de tensión y corriente del fabricante. Disponer de dos MPPT no significa que puedan conectarse módulos o cadenas de cualquier característica sin comprobar su compatibilidad.
El equipo admite hasta 7500 Wp de potencia fotovoltaica de entrada, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no cambia la potencia nominal de 5 kW del inversor.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada CC | 7500 Wp |
| Tensión máxima de entrada CC | 550 V |
| Tensión mínima de entrada fotovoltaica | 70 V |
| Tensión de arranque | 90 V |
| Tensión nominal de entrada CC | 360 V |
| Rango de operación MPPT | 70–545 V |
| Corriente máxima de entrada | 14 A por MPPT |
| Corriente máxima de cortocircuito | 20 A por MPPT |
| Número de MPPT | 2 |
| Cadenas por MPPT | 1 |
La selección de los módulos debe considerar su corriente de máxima potencia y de cortocircuito. También debe calcularse la tensión de la cadena bajo las temperaturas previstas para evitar superar el límite de entrada del inversor.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 5000 W |
| Potencia aparente máxima de salida | 5500 VA |
| Corriente nominal de salida CA | 21,7 A |
| Corriente máxima de salida CA | 23,9 A |
| Tensión nominal de red | 220/230/240 V CA |
| Conexión indicada | Fase, neutro y tierra |
| Frecuencia nominal | 50/60 Hz |
| Distorsión armónica de corriente a salida nominal | Menor del 3 % |
La ficha suministrada corresponde al mercado brasileño. La configuración de red y las certificaciones aplicables a la unidad comercializada en Colombia deben confirmarse con el proveedor.
Eficiencia y monitoreo
El inversor solar 5 kW LIVOLTEK presenta una eficiencia máxima del 98,4 %, una eficiencia europea del 97,5 % y una eficiencia MPPT superior al 99 %, según el fabricante.
Incluye comunicación Wi-Fi y Bluetooth para monitoreo local y remoto, además de RS485. La visualización se realiza mediante indicadores LED y aplicación. La pantalla LCD es opcional; confirma los accesorios incluidos en la unidad suministrada.
Protecciones y funciones opcionales
La ficha indica protecciones integradas contra sobrecorriente, cortocircuito en corriente alterna, sobretensión y polaridad inversa en corriente continua. También incorpora protección anti-isla, supervisión de fallas de puesta a tierra y monitoreo de corriente residual.
La protección contra sobretensiones se especifica como tipo III, con tipo II opcional. La protección contra arco eléctrico AFCI y la limitación de inyección también se presentan como funciones opcionales.
Este equipo está diseñado para trabajar conectado a la red. No debe ofrecerse como un sistema de respaldo durante cortes eléctricos.
Dimensiones y condiciones de operación
- Dimensiones: 350 × 315 × 176 mm.
- Peso: 12,5 kg.
- Grado de protección: IP65.
- Refrigeración: natural.
- Temperatura de operación: −30 °C a +60 °C, con reducción de potencia a partir de 45 °C.
- Emisión de ruido: inferior a 25 dB.
- Consumo nocturno: inferior a 1 W.
- Topología: sin transformador.
La ubicación y el montaje deben seguir las instrucciones del fabricante, respetando los espacios de ventilación y las condiciones ambientales de instalación.
Garantía, ficha técnica y asesoría
La ficha indica una garantía de 5 años, con opción de 10 años. Consulta con Energitel Solar la cobertura aplicable al equipo suministrado.
Descarga la ficha técnica del inversor solar 5 kW LIVOLTEK GT1-5KD1 para revisar las especificaciones completas.
Contacta a Energitel para consultar disponibilidad y verificar la selección de módulos, el dimensionamiento de las cadenas y la compatibilidad con la red de tu proyecto.
