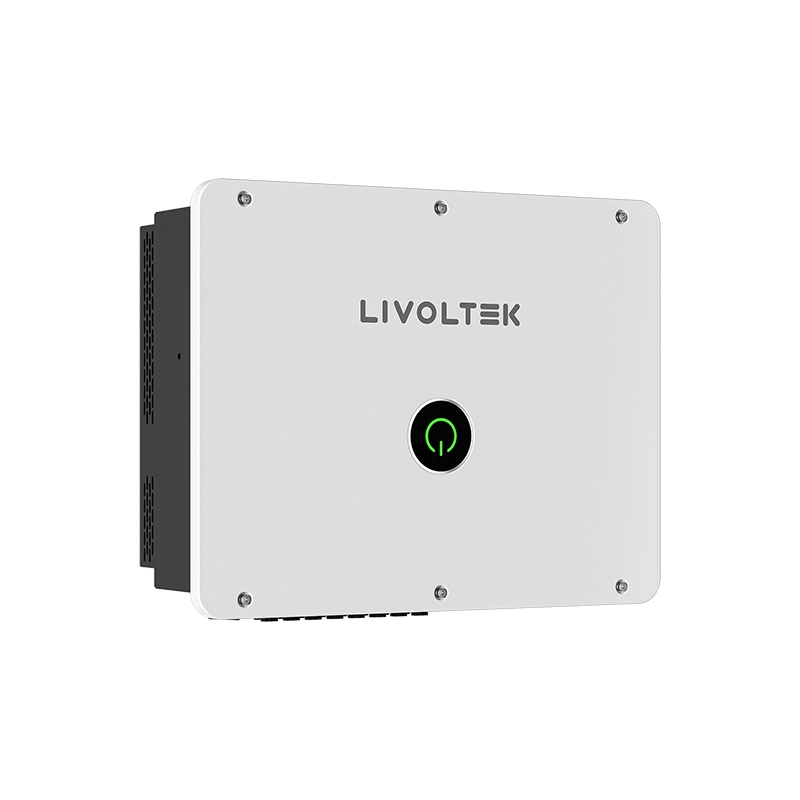

Inversor Solar 30 kW On Grid LIVOLTEK GT3-30KL-Q
Inversor solar 30 kW trifásico LIVOLTEK On Grid, modelo GT3-30KL-Q, con tensión nominal de red de 220/230 V CA y frecuencia de 50/60 Hz. La ficha admite conexiones de tres fases con tierra, con o sin neutro. Incorpora cuatro MPPT con dos cadenas cada uno, admite hasta 45000 Wp de potencia fotovoltaica y ofrece una eficiencia máxima del 98,4 %.
Descripción
El inversor solar 30 kW trifásico LIVOLTEK, modelo GT3-30KL-Q, es un equipo On Grid diseñado para sistemas fotovoltaicos conectados a redes eléctricas de bajo voltaje. Convierte la corriente continua generada por los módulos solares en corriente alterna y entrega una potencia nominal de salida de 30000 W.
Su tensión nominal de red es de 220/230 V CA, con frecuencia de 50/60 Hz. La ficha indica configuraciones de tres fases con tierra, con o sin neutro. La conexión aplicable debe verificarse en el manual del equipo y con las características eléctricas del proyecto.
Características del inversor solar 30 kW trifásico
El GT3-30KL-Q pertenece a la serie de bajo voltaje de LIVOLTEK, presentada por el fabricante para instalaciones solares comerciales e industriales.
Incorpora cuatro seguidores del punto de máxima potencia, conocidos como MPPT. Cada seguidor admite dos cadenas de módulos fotovoltaicos, para un total de ocho cadenas. Esta configuración permite gestionar cuatro grupos de entradas de forma independiente.
El diseño de cada grupo debe considerar la orientación de los módulos, las condiciones de sombra y sus características eléctricas. Las cadenas que comparten un MPPT deben configurarse siguiendo las instrucciones del fabricante.
La potencia máxima de entrada fotovoltaica es de 45000 Wp, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no modifica la potencia nominal de 30 kW del inversor.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada fotovoltaica | 45000 Wp |
| Tensión de arranque | 200 V |
| Rango de tensión MPPT indicado | 200–700 V |
| Tensión nominal de entrada indicada | 750 V |
| Corriente máxima de entrada por MPPT | 38 A |
| Corriente máxima de cortocircuito por MPPT | 48 A |
| Número de MPPT | 4 |
| Cadenas por MPPT | 2 |
| Total de cadenas | 8 |
Los límites de corriente corresponden a cada MPPT y deben evaluarse considerando la suma de corrientes de las dos cadenas conectadas a él. No deben interpretarse como límites independientes para cada conector.
Antes de seleccionar los módulos, deben comprobarse su corriente de operación, corriente de cortocircuito y tensión de circuito abierto. El dimensionamiento también debe considerar las temperaturas previstas y los límites eléctricos confirmados para el equipo.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 30000 W |
| Potencia aparente máxima | 33000 VA |
| Corriente máxima de salida CA | 96 A |
| Tensión nominal de red | 220/230 V CA |
| Conexión indicada | Tres fases y tierra, con o sin neutro |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red | 180–260 V CA |
| Factor de potencia predeterminado | 1 |
| Distorsión armónica de corriente | Menor del 3 % a potencia nominal |
La compatibilidad con la red debe verificarse antes de seleccionar el equipo. Los conductores, las protecciones y los parámetros de conexión deben dimensionarse para la instalación y los requisitos del operador de red.
Eficiencia y monitoreo
El inversor solar 30 kW trifásico LIVOLTEK presenta una eficiencia máxima del 98,4 % y una eficiencia europea del 98,1 %, según la ficha técnica.
Las interfaces de comunicación indicadas son RS485 para el medidor, Wi-Fi y Ethernet cableado. Confirma con Energitel Solar los accesorios incluidos y los requisitos de conectividad de la unidad suministrada.
El equipo también dispone de soporte para escaneo inteligente de curvas I-V. Esta función aporta información para revisar el comportamiento eléctrico del campo fotovoltaico y facilitar la supervisión del sistema.
Protecciones y funciones opcionales
La ficha indica protección contra polaridad inversa fotovoltaica, detección de resistencia de aislamiento y protecciones contra cortocircuito en corriente alterna, sobrecorriente y sobretensión.
También incluye protección anti-isla, detección de corriente residual, protección contra sobretemperatura y protección contra sobretensiones tipo II.
La protección contra arco eléctrico AFCI figura como opcional. El catálogo menciona limitación de inyección como función opcional; consulta los accesorios y la configuración necesarios si el proyecto requiere controlar la exportación de energía.
Este inversor On Grid no debe ofrecerse como sistema de respaldo durante cortes de la red eléctrica.
Dimensiones y condiciones de operación
- Dimensiones: 710 × 470 × 236 mm.
- Peso: 51 kg.
- Grado de protección: IP65.
- Refrigeración: mediante ventilador.
- Temperatura ambiente: −25 °C a +60 °C.
- Rango de humedad indicado: 0–100 %.
- Emisión de ruido: inferior a 55 dB.
- Consumo nocturno: inferior a 1 W.
- Altitud máxima de operación: 4000 m.
El montaje debe seguir las instrucciones del fabricante, considerando el peso del equipo, los requisitos de fijación y los espacios necesarios para ventilación y mantenimiento.
Ficha técnica y asesoría
Consulta la ficha técnica del inversor solar 30 kW trifásico LIVOLTEK GT3-30KL-Q para revisar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, condiciones de garantía, accesorios incluidos y compatibilidad con la red y los módulos fotovoltaicos de tu proyecto.
