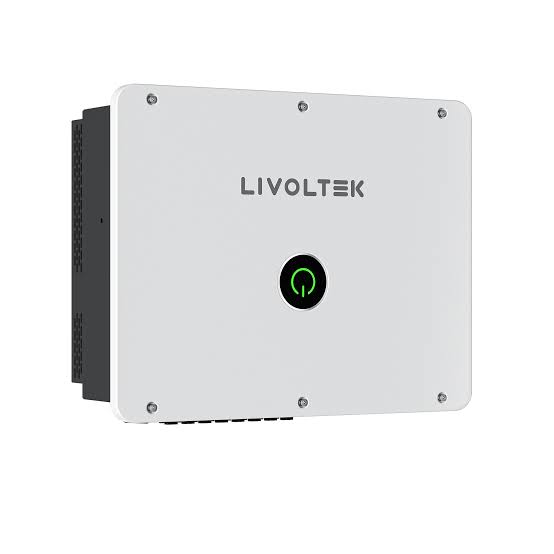

Inversor Solar 50 kW On Grid LIVOLTEK GT3-50KQ1
Inversor solar 50 kW trifásico LIVOLTEK On Grid, modelo GT3-50KQ1, con tensión nominal de red de 380/400 V CA y frecuencia de 50/60 Hz. Admite conexión de tres fases y tierra, con o sin neutro. Incorpora cuatro MPPT con dos cadenas cada uno, admite hasta 75000 Wp de potencia fotovoltaica y ofrece una eficiencia máxima del 98,5 %.
Descripción
El inversor solar 50 kW trifásico LIVOLTEK, modelo GT3-50KQ1, es un equipo On Grid diseñado para sistemas fotovoltaicos conectados a la red eléctrica. Convierte la corriente continua generada por los módulos solares en corriente alterna y entrega una potencia nominal de salida de 50000 W.
Su tensión nominal de red es de 380/400 V CA, con frecuencia de 50/60 Hz. La ficha indica conexiones de tres fases y tierra, con o sin neutro. Antes de seleccionar el equipo, debe comprobarse que la configuración eléctrica del proyecto corresponde a la tensión y conexión admitidas.
Características del inversor solar 50 kW trifásico
El GT3-50KQ1 incorpora cuatro seguidores del punto de máxima potencia, conocidos como MPPT. Cada seguidor admite dos cadenas de módulos fotovoltaicos, para un total de ocho cadenas.
Esta configuración permite gestionar cuatro grupos de entradas de forma independiente. El diseño debe considerar la orientación de los módulos, las condiciones de sombra y las características eléctricas de las cadenas conectadas a cada MPPT.
La potencia máxima de entrada fotovoltaica indicada es de 75000 Wp, equivalente al 150 % de su potencia nominal de salida. Esta capacidad de entrada no modifica la potencia nominal de 50 kW del inversor.
Especificaciones de entrada fotovoltaica
| Característica | Valor |
|---|---|
| Potencia máxima de entrada fotovoltaica | 75000 Wp |
| Tensión máxima de entrada fotovoltaica | 1100 V CC |
| Tensión de arranque | 180 V |
| Tensión nominal de entrada | 620 V |
| Rango de tensión MPPT | 180–1000 V |
| Corriente máxima de entrada por MPPT | 40 A |
| Corriente máxima de cortocircuito por MPPT | 52 A |
| Número de MPPT | 4 |
| Cadenas por MPPT | 2 |
| Total de cadenas | 8 |
Los límites de corriente corresponden a cada MPPT y deben evaluarse considerando la suma de las corrientes de sus cadenas. El fabricante describe una capacidad de corriente de hasta 20 A por cadena.
Antes de seleccionar los módulos, deben comprobarse su corriente de operación, corriente de cortocircuito y tensión de circuito abierto. La tensión máxima de cada cadena debe calcularse para las temperaturas previstas, evitando superar los 1100 V CC admitidos por el equipo.
Salida y tensión nominal de red
| Característica | Valor |
|---|---|
| Potencia nominal de salida | 50000 W |
| Potencia aparente máxima | 55000 VA |
| Corriente nominal de salida indicada | 76,0 A |
| Corriente máxima de salida | 83,6 A |
| Tensión nominal de red | 380/400 V CA |
| Conexión indicada | Tres fases y tierra, con o sin neutro |
| Frecuencia nominal | 50/60 Hz |
| Rango de tensión de red | 310–480 V |
| Factor de potencia | Superior a 0,99 a potencia nominal |
| Distorsión armónica de corriente | Menor del 3 % a potencia nominal |
Los conductores, las protecciones y los parámetros de conexión deben dimensionarse para la instalación y los requisitos del operador de red. El rango de tensión de funcionamiento no sustituye la comprobación de compatibilidad con la red del proyecto.
Eficiencia y monitoreo
El inversor solar 50 kW trifásico LIVOLTEK presenta una eficiencia máxima del 98,5 %, una eficiencia europea del 98,3 % y una eficiencia MPPT superior al 99 %, según la ficha técnica.
La visualización se realiza mediante indicadores LED y aplicación. Las interfaces de comunicación indicadas incluyen Wi-Fi y RS485 para medidor, GEN y DRM. Confirma con Energitel Solar los accesorios incluidos y las funciones disponibles en la unidad suministrada.
El fabricante también indica soporte para gestión de sombras y recuperación PID integrada. Estas funciones deben configurarse y utilizarse según las instrucciones aplicables al equipo y al campo fotovoltaico.
Protecciones y funciones opcionales
La ficha indica protección contra sobretensiones tipo II, protección contra cortocircuito en corriente alterna, protección anti-isla y supervisión de corriente residual.
También presenta soporte para alimentación auxiliar de corriente alterna APS. La protección contra arco eléctrico AFCI figura como opcional.
El catálogo menciona limitación de exportación como función opcional. Consulta los accesorios y la configuración necesarios si el proyecto requiere controlar la energía entregada a la red.
Este inversor On Grid no debe ofrecerse como sistema de respaldo durante cortes eléctricos.
Dimensiones y condiciones de operación
- Dimensiones: 613 × 481 × 251 mm.
- Peso: 47 kg.
- Grado de protección: IP65.
- Refrigeración: mediante ventilador.
- Temperatura de operación: −30 °C a +60 °C, con reducción de potencia a partir de 45 °C.
- Consumo nocturno: inferior a 3 W.
La ubicación y el montaje deben seguir las instrucciones del fabricante, considerando el peso del equipo, los requisitos de fijación y los espacios necesarios para ventilación y mantenimiento.
Ficha técnica y asesoría
Consulta la ficha técnica del inversor solar 50 kW trifásico LIVOLTEK GT3-50KQ1 para revisar las especificaciones completas.
Contacta a Energitel para verificar disponibilidad, condiciones de garantía, accesorios incluidos y compatibilidad con la red y los módulos fotovoltaicos de tu proyecto.
